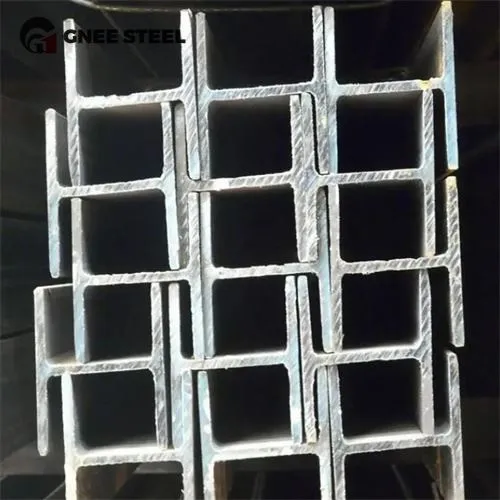

Bip de brida ampla W18x71 W18x76 Estructura d'acer
W18x71 Steel H feix
Profunditat (D): 18,5 in (aproximadament 470 mm)
Amplada de la brida (BF): 7,64 in (aproximadament 194 mm)
Gruix de brida (tf): 0 810 in (aproximadament 20,6 mm)
Gruix web (TW): 0. 495 in (aproximadament 12,6 mm)
Àrea transversal (a): 20,9 metres quadrats (aproximadament 134,8 cm quadrats)
Pes: 71 lliures/peus (aproximadament 105,7 kg/m)
W18x76 H feix
Profunditat (d): 18,2 in (aproximadament 462 mm)
Amplada de la brida (bf): 11. 0 in (aproximadament 279 mm)
Gruix de brida (tf): 0. 680 in (aproximadament 17,3 mm)
Gruix web (TW): 0. 425 in (aproximadament 10,8 mm)
Àrea transversal (a): 22,3 in2 (aproximadament 143,9 cm2)
Pes: 76 lliures/ft2 (aproximadament 113,1 kg/m2)
L’amplada de la brida del W18x76 és significativament més àmplia que la W18X71 (11. 0 in. Vs. 7.64 in.), La qual cosa significa que té una estabilitat lateral més gran.
El W18X71 té brides i webs més gruixuts, mentre que el W18x76 té una secció més plana i és lleugerament més pesada.
Propietats mecàniques de la columna d'acer H
Les propietats mecàniques de l’acer en forma de W18x71 i W18x76 depenen del material de l’acer utilitzat. Paràmetres típics per a ASTM A992 (acer comú de baixa aliatge de gran resistència) com a exemple.
Força de rendiment (FY): 50 KSI (uns 345 MPa)
Força de tracció (FU): 65 KSI (uns 448 MPa)
Mòdul d'Elasticity (E): 29, 000 KSI (uns 200 GPa)
Propietats seccionals (moment d’inèrcia i mòdul)
W18x71 H Secció Acer:
Moment d'inèrcia IX (sobre eix fort): 1330 in⁴ (aproximadament 553, 000 cm⁴)
Moment d'inèrcia IY (sobre l'eix feble): 88,9 in⁴ (aproximadament 37, 000 cm⁴)
Mòdul de secció SX: 144 in³ (uns 2360 cm³)
Mòdul de plàstic ZX: 163 in³ (uns 2670 cm³)
W18x76 H Estructura del feix:
Moment d'inèrcia IX: 1330 IN⁴ (aproximadament 553, 000 cm⁴)
Moment d'inèrcia iy: 209 in⁴ (aproximadament 87, 000 cm⁴)
Mòdul de secció SX: 146 in³ (uns 2390 cm³)
Mòdul de plàstic ZX: 166 in³ (uns 2720 cm³)
Anàlisi: el IY (moment de l’eix feble d’inèrcia) de W18x76 és molt superior al de W18x71, cosa que indica que té una resistència més forta a la flexió lateral i és adequat per a escenaris que requereixen un major suport lateral.
Característiques i avantatges del material del feix H
Ràtio de gran resistència a pes: el disseny de la secció de la secció H és optimitzat, que té una resistència més elevada i una capacitat de càrrega que la feix I ordinària.
Construcció convenient: la brida àmplia i plana és convenient per a la soldadura i la carcassa, cosa que millora l'eficiència de la construcció.
Econòmic: sota la premissa de complir els requisits de disseny, la distribució de pes és raonable i s’estalvia el cost del material.
Durabilitat: utilitzant acer estàndard ASTM, té una excel·lent resistència a la corrosió i el rendiment de la fatiga (que es pot millorar encara més mitjançant la galvanització o el recobriment).
