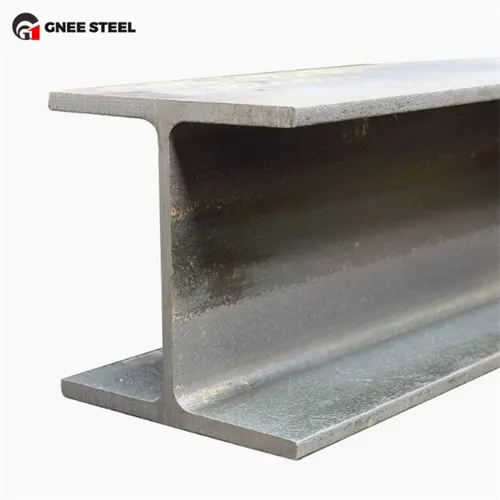

W10X88 W10X100 W10X112 A36/A572GR50/A992 Biga de brida ampla

W10X88, W10X100 i W10X112 són diferents especificacions de la beguda H estàndard nord-americana (feix H de brida àmplia). Tenen diferents mides i pesos per peu, adequats per a diferents necessitats d’enginyeria.

Especificacions del feix d'acer de secció de W10x88

Profunditat (D): 279 mm aproximadament 10,99 polzades (

Amplada (amplada de la brida, bf): 256,5 mm aproximadament 10,1 polzades (

Gruix web (TW): sobre 0. 68 polzades (17,3 mm)

Gruix de la brida (TF): aproximadament 1,035 polzades (26,3 mm)

Pes per peu: 88 lliures/peu (uns 130,7 kg/m)

W10X100 H Especificacions del perfil d’acer de les dimensions
Alçada: aproximadament 11,13 polzades (283 mm)
Amplada: aproximadament 106,5 mm aproximadament 10,1 polzades)
Gruix de la web: aproximadament 0.
Gruix de la brida: 28,7 mm aproximadament 1,13 polzades (
Pes per peu: 100 lliures/peus (aproximadament 148,8 kg/m)

Especificacions del feix d'acer estructural W10X112
Alçada: aproximadament 11,27 polzades (286 mm)
Amplada: aproximadament 10,23 polzades (260 mm)
Gruix de la web: aproximadament 0. 775 polzades (19,7 mm)
Gruix de la brida: aproximadament 1,22 polzades (31 mm)
Pes per peu: 112 lliures/peus (aproximadament 166,6 kg/m)

Comparació de material
A36 H Perfil Acer: acer estructural de carboni bàsic amb una resistència de rendiment de 36, 000 psi.
A572 GR50 H Perfil d'acer: acer estructural d'aliatge de baixa resistència amb una resistència de rendiment de 50, 000 psi.
Perfil de feix A992 H: acer estructural de baixa aliatge de gran resistència per a ponts i edificis moderns, amb una força de rendiment normalment entre 50, 000 i 65, 000 psi.

Escenaris d'aplicació de la secció de feix H
W10X88: Apte per a aplicacions amb càrregues de mitjana a pesada, com ara plantes industrials pesades, components principals que porten la càrrega dels edificis de diversos pisos, etc.
W10X100: adequat per a ocasions amb requisits més elevats per a la capacitat i la rigidesa de càrrega, com ara grans instal·lacions industrials, suports bàsics d’edificis alts, etc.
W10X112: particularment adequat per a condicions de càrrega extrema o estructures de llarg recorregut, com ara magatzems grans, gimnasos, centres d’exposició i altres projectes que requereixen una gran resistència i estabilitat.
