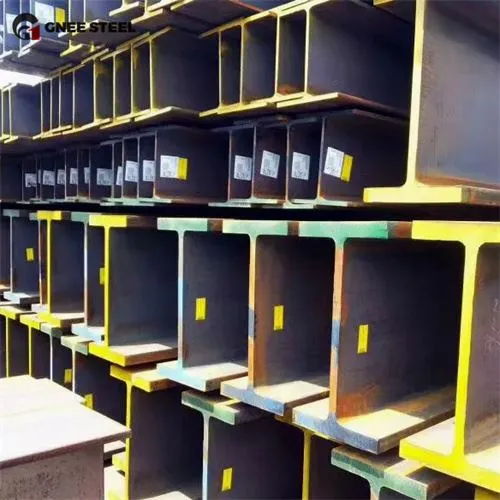

Estructura d'acer H Perfil W27*178 A36 A992
Especificacions de W27 × 178 Material H feix
W: acer de feix H de brida àmplia.
27: alçada nominal de l’acer, en polzades, uns 686 mm.
178: Pes per peu, en lliures per peu (lb/ft), uns 265 kg/m (pes per metre).
Alçada: uns 686 mm (27 polzades).
Amplada de la brida: uns 356 mm (14 polzades).
Gruix de la web: uns 17,3 mm (0. 68 polzades).
Gruix de la brida: uns 30,2 mm (1,19 polzades).
Àrea transversal: uns 338 cm² (52,3 in²).
W27 × 178 H-beam es pot produir amb materials A36 o A992. Els dos materials compleixen els estàndards ASTM (American Society for Testing and Materials), però el seu rendiment i els seus usos són diferents.
Comparació de la biga d'acer de tipus A36 H vs A992 H Material del feix
| Característic | A36 | A992 |
|---|---|---|
| Tipus d'acer | Acer estructural de carboni | Acer d'aliatge d'aliatge d'alta resistència |
| Força de rendiment | Més gran o igual a 250 MPa | 345-450 mPa |
| Força a la tracció | 400-550 mPa | 450-620 mPa |
| Costar | Baixar | Més gran |
| Soldabilitat | Excel·lent | bona |
| Aplicació principal | Estructura general de l'edifici | Estructures d’alta resistència (com els ponts) |
Característiques de W27 × 178 Material H feix
CARACTERÍSTIQUES SECCIONALS: W27 × 178 El feix d'acer H és un bigues H de brida àmplia amb distribució d'àrea transversal optimitzada i una elevada relació resistència a pes. La brida és àmplia i la web és prima, adequada per portar grans moments de flexió i forces de cisalla.
Capacitat de flexió: Com que la brida i la web estan disposades en angle recte, W27 × 178 té una excel·lent resistència a la flexió en totes direccions.
Pes: uns 265 kg per metre, és un model més pesat de la sèrie W27 i és adequat per a escenes que requereixen una gran capacitat de càrrega.
A36 A992 H Comparació d'aplicacions de perfil d'acer
A36 W27 × 178 H Perfil Acer: adequat per a estructures generals d’edificis civils i industrials, com ara fàbriques i magatzems; S'utilitza en escenes on els requisits de força no són especialment elevats, com ara els ponts i els marcs dels equips mecànics.
A992 W27 × 178 H Perfil de feix: àmpliament utilitzat en edificis de gran abast (com ara edificis alts i gimnasos); Apte per a estructures que requereixen una gran resistència i durabilitat, com ara ponts, plataformes fora del mar i suports d’equips pesats.
Funciona millor en zones propenses al terratrèmol o amb entorns de treball a alta temperatura.
