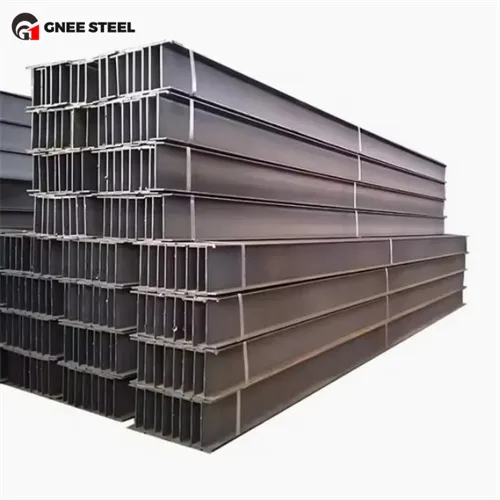

Biga de brides W d'alta qualitat A992 W30X173 W30X191
L’A992 Structural Steel H Beam és un acer estructural d’aliatge baix de l’estàndard nord -americà, que s’implementa a l’estàndard ASTM A6. Està dissenyat per a una gran resistència i una alta resistència a la fatiga i és adequat per a un entorn de càrrega dinàmic.
La composició química del feix d’acer A992 H optimitza la soldabilitat i la resistència a la corrosió, amb una resistència de rendiment superior o igual a 345mpa (50ksi), resistència a la tracció 448-517 mPa (65-75 Ksi), i allargament superior o igual al 18%.
avantatges de rendiment de la feix en forma de A992 H
Ràtio de pes de pes: Moment de la secció gran d’inèrcia i mòdul, forta resistència a la flexió i pot reduir el pes mort de l’estructura.
A resistència seísmica: pot absorbir energia mitjançant la deformació plàstica sota càrrega dinàmica per millorar la seguretat.
W Nom de la feix de brida
W30: alçada total de la secció de 30 polzades (uns 762 mm).
X173\/x191: El pes de la unitat és de 173 lliures\/peu (uns 257kg\/m) i 191 lliures\/peu (uns 284kg\/m) respectivament.
Comparació de selecció
| Dimensions de comparació | W30X173 H Biga de secció | W30x191 Metal H Beam |
|---|---|---|
| PELE | 257kg\/m | 284kg\/m |
| Capacitat Flexural | Apte per a feixos de span mitjà | Càrrega pesada o estructura de gamma super llarga |
| ECONOMICAL | Cost inferior | Cal tenir en compte el requisit de càrrega. |
Paràmetres de secció transversal (calculats basats en especificacions similars)
| paràmetre | W30X173 (valor estimat) | W30X191 (valor estimat) |
|---|---|---|
| Amplada de la cama (B) | ~ 265-270 mm | ~ 270-275 mm |
| Gruix de la web (TW) | ~ 15-17 mm | ~ 17-19 mm |
| Gruix de la brida (TF) | ~ 22-25 mm | ~ 25-28 mm |
| Àrea de secció transversal (A) | ~ 330cm² | ~ 365cm² |
